Producto característico
Facil de mantener

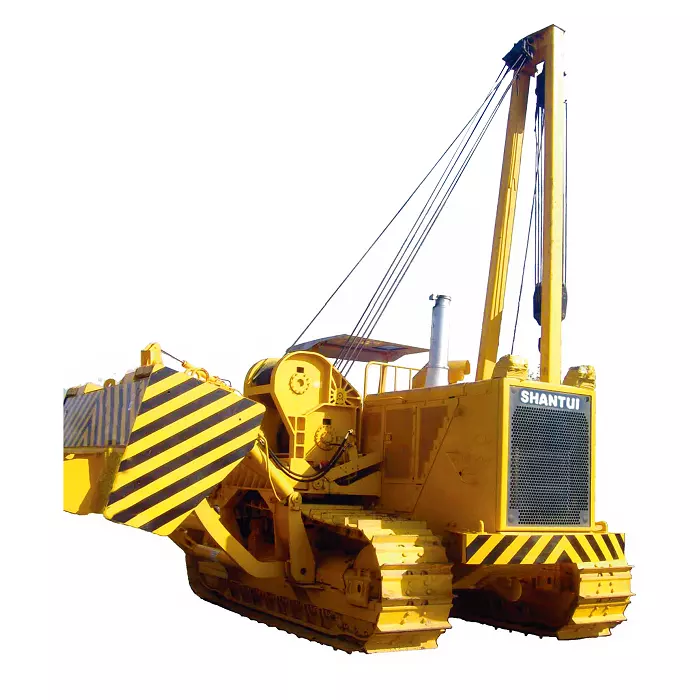

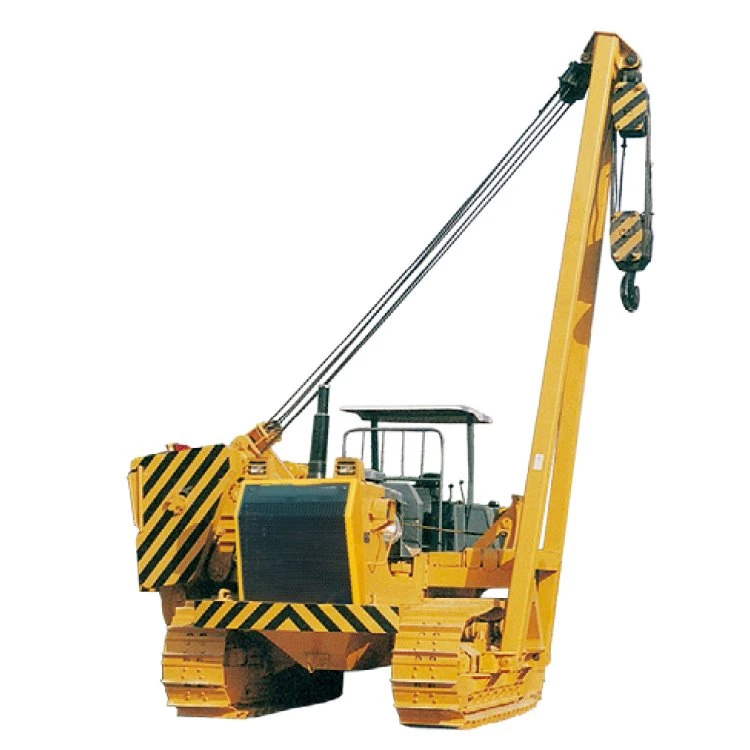

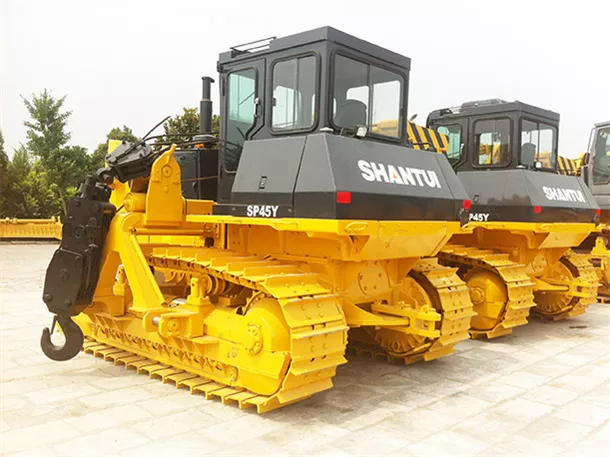

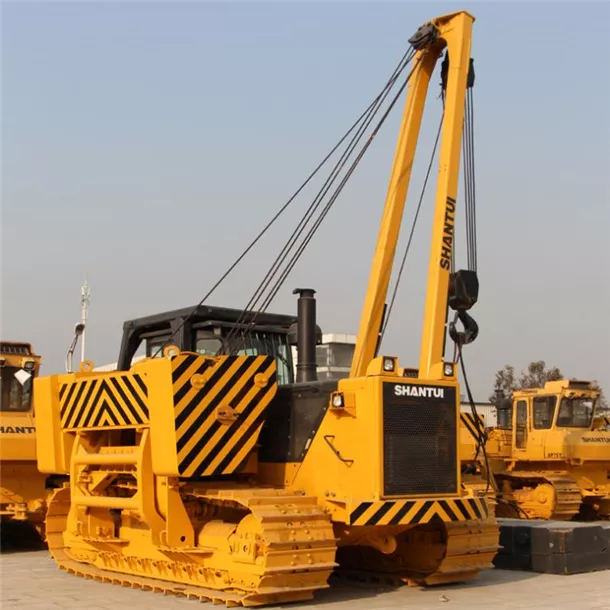

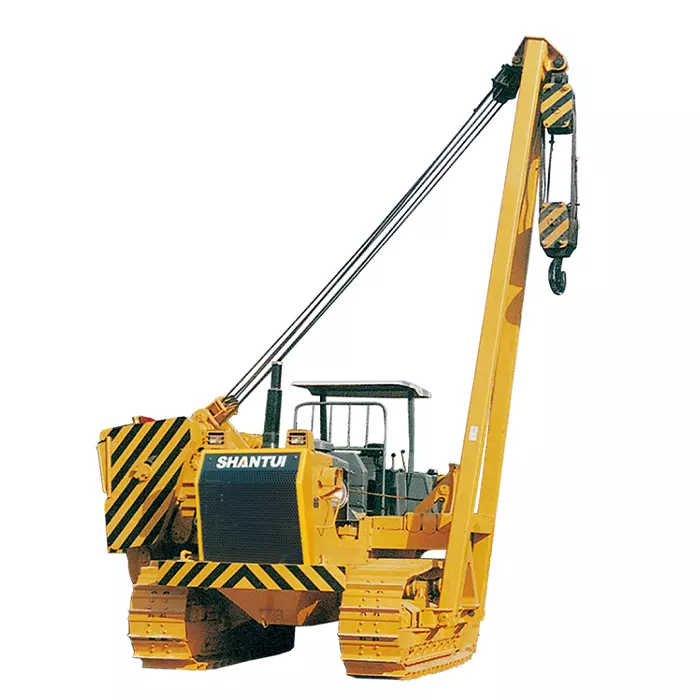

Las partes estructurales del tiendetubos SP45Y de 45 toneladas heredan la calidad excelente y estable de los productos maduros de SHANTUI.
El mazo de cables está ramificado con tubos corrugados sin costura y derivaciones, con un alto grado de protección.
Las partes eléctricas e hidráulicas centrales son productos importados, con calidad estable y confiable y alta confiabilidad.
Desempeño operativo
El control del dispositivo de trabajo consta de control de amplitud variable, control de elevación y control de contrapeso. La válvula de inversión hidráulica está controlada por una válvula de control piloto reductora de presión, que es de control simple, flexible y ahorra mano de obra, tiene un buen rendimiento de ajuste fino y es fácil de instalar en el cuerpo del tiendetubos SP45Y de 45 toneladas.
El gancho y la pluma se controlan con una palanca de mando, y el contrapeso se controla con una palanca de mando separada, que es conveniente y rápida de operar en diversas condiciones de trabajo, logra un buen rendimiento de avance, garantiza los requisitos de precisión de los usuarios y mejora la eficiencia del trabajo.
El motor hidráulico del cabrestante de gancho y pluma tiene una eficiencia volumétrica extremadamente alta, y la excelente válvula de equilibrio elimina el deslizamiento secundario del cabrestante y la inestabilidad del gancho vacío. Además, el embrague en el cabrestante de enganche implementa la función de gancho de caída libre.
Adaptabilidad de trabajo
El chasis tiene buena estabilidad, el tiendetubos de 45 toneladas SP45Y tiene un consumo de combustible promedio bajo y una alta economía.
La pluma tiene un amplio rango de trabajo y el gancho se eleva rápidamente.
Gran capacidad de carga, gran peso de elevación y alta eficiencia de trabajo.
El gancho, la pluma y el contrapeso pueden realizar una regulación de velocidad continua y un movimiento combinado.
Tanto el gancho como el cabrestante de la pluma adoptan engranajes planetarios de tres etapas para desaceleración y aumento de par, con alto factor de seguridad y alta eficiencia mecánica.
La máquina está equipada con un sistema limitador de par para controlar el estado de funcionamiento en tiempo real para garantizar una elevación segura.
Sistemas de poder
El motor de excavadora Chongqing Cummins instalado adopta una bomba de inyección de combustible de alta eficiencia, que tiene las características de alto rendimiento, calidad madura y estable, alta propiedad social, gran versatilidad de componentes y bajo costo de mantenimiento.
Producto | Tiendetubos de 45 toneladas SP45Y |
Parámetros de rendimiento | |
Peso operativo (Kg) | 34000 |
Capacidad máxima de elevación (T) | 45 |
Potencia nominal del motor (kw/hp) | 180Kw |
Radio de giro mínimo (mm) | 3200mm |
Presión sobre el suelo (Mpa) | 0.085 |
Motor | |
Modelo de motor | CumminsNT855-C280S10 |
Número de cilindros × diámetro del cilindro × carrera (mm × mm) | 6-139.7x152.4 |
Potencia nominal/velocidad nominal (kw/rpm) | 180/2000 |
Par máximo (Nm/r/min) | 1085/1300 |
Dimensiones totales de la máquina | |
Longitud (mm) | 4855 |
Ancho (mm) | 3690 |
Altura (mm) | 2700 |
Rendimiento de conducción | |
Marcha adelante 1/Marcha atrás 1 (km/h) | 0-3.8/0-4.9 |
Marcha adelante 2/Marcha atrás 2 (km/h) | 0-6.8/0-8.5 |
Marcha adelante 3/Marcha atrás 3 (km/h) | 0-11.8/0-14.3 |
Sistema de viaje | |
Convertidor de par hidráulico | Trielemento monoetapa y monofásico |
Transmisión | Engranaje planetario, embrague multidisco y tipo hidráulico más lubricación forzada |
Accionamiento principal | Engranaje cónico en espiral, desaceleración de una etapa y lubricación por salpicadura |
Embrague de dirección | Tipo húmedo, placa múltiple aplicada por resorte, liberada hidráulicamente y operada de forma manual-hidráulica |
Freno de dirección | Tipo húmedo, tipo correa flotante y asistido hidráulicamente |
Ultima vuelta | Reductor de engranajes rectos de dos etapas y lubricación por salpicadura |
Sistema de chasis | |
Modo de suspensión | Estructura de viga transversal rígida |
Distancia al centro de la pista (mm) | 2250 |
Ancho de las zapatas (mm) | 610 |
Longitud de tierra (mm) | 3050 |
Número de zapatas (una cara/pieza) | 41 |
Paso de la pista de cadena (mm) | 216 |
Número de rodillos superiores (de un solo lado) | 2 |
Número de rodillos inferiores (de un solo lado) | 7 |
Sistema hidráulico de trabajo | |
bomba de trabajo | Bomba de engranajes de cilindrada fija, con cilindrada máxima de 116ml/r |
bomba piloto | Bomba de engranajes de cilindrada fija, con cilindrada máxima a 10ml/r |
Válvula de operación | Válvula multivía proporcional |
Diámetro interior del cilindro de contrapeso (mm) | φ125 |
Capacidad del tanque | |
Tanque de combustible (L) | 465 |
Depósito de aceite hidráulico de trabajo (L) | 180 |
dispositivo de trabajo | |
Altura máxima de elevación (mm) | 5250 |
Velocidad de elevación del gancho m/min | 0--6.5 |
Longitud de la pluma (m) | 6.5 |
